一，開料機用途：
1.1 該設備用于將盤管開卷、校直、無屑切斷成為定尺直管，主要應用于管路件的下料。
2.1結構形式：盤管上料，外滾刀切割銅管，能自動完成銅管送料→校直→定尺切割→拉斷→復位等校直盤管必須的全套動作。
2.2校直機構：立面和平面兩個方向校直，能有效實現銅管的整圓和校直。
2.3送料裝置：皮帶送料，不壓傷管材
2.4 定尺切割裝置：外滾刀加托輪的銅管無屑切割裝置切割
2.5 電機驅動送料，變頻調速，旋轉編碼器定尺，有產量計數，纏管及送料打滑保護功能。
2.6 PLC控制，人機界面操作，設定數據，中英文切換。
2.7 盤管開料切割用無屑切割方式或者鋸片。無屑切割切口無毛刺，有縮口。 鋸片無有毛刺，無縮口。
2.8 夾具、校直輪、送料輪采用cr12鋼材，經熱處理精磨。
2.9 我廠研發的數控三段式夾模無屑管材自動下料機區別于傳統的兩半式夾具
鋼管開料機，借鑒了車床機頭的結構原理，采用了三夾頭式夾具，從三個角度同時施加作用 力。該鋼管矯直切斷無屑開料機夾具導正片的設計在更換夾具時，不需要重新調節夾具的同 心度，更換工序更加便捷。在對管材拉斷時，最小化管材的變形度，保證管材外觀質量
二，設備元件：
2.5電控系統：可編程控制器PLC，選用信捷；
2.6伺服電機及驅動器.申匯科（信捷）
2.7觸摸屏，（信捷）
2.8氣缸（油缸）及電磁閥， （力遠）
2.9主要電器元件（行程開關、開關按鈕、空氣開關、接觸器、中間繼電器、熱繼電器）采用 德力西，同等品牌
三，設備整體概述 ：
1、作業方式：人工將盤管放到放料架上，再將管穿進機臺，設定好開料長度。按“啟動”按鈕機器自動進行開料。
2、設備能夠滿足銅、鋁盤管開料；

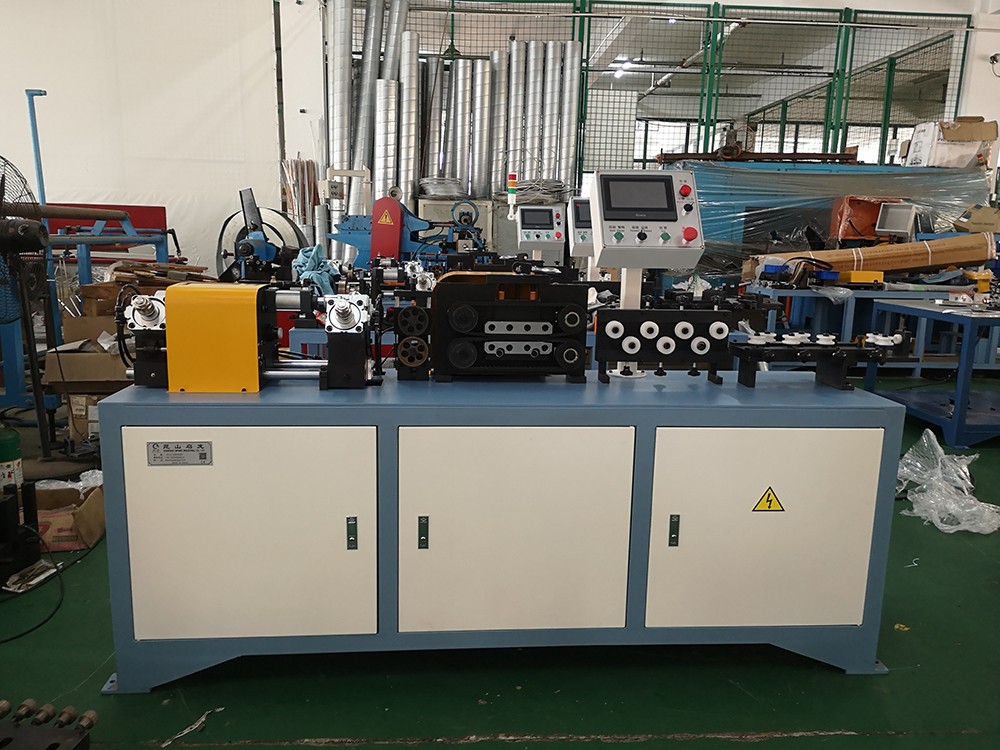

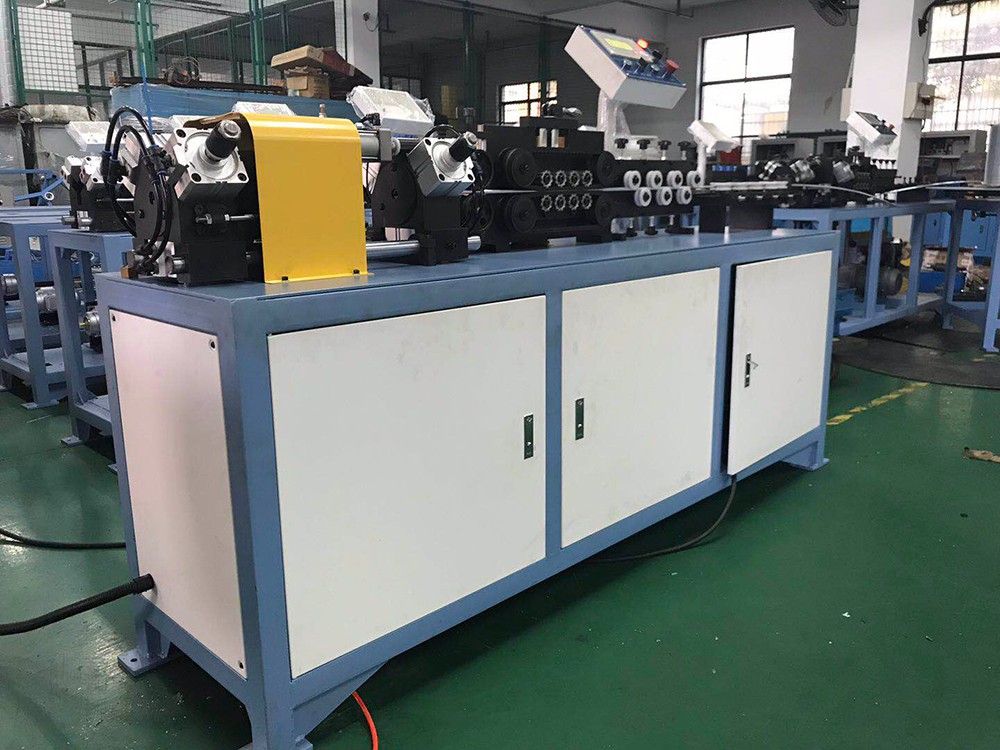

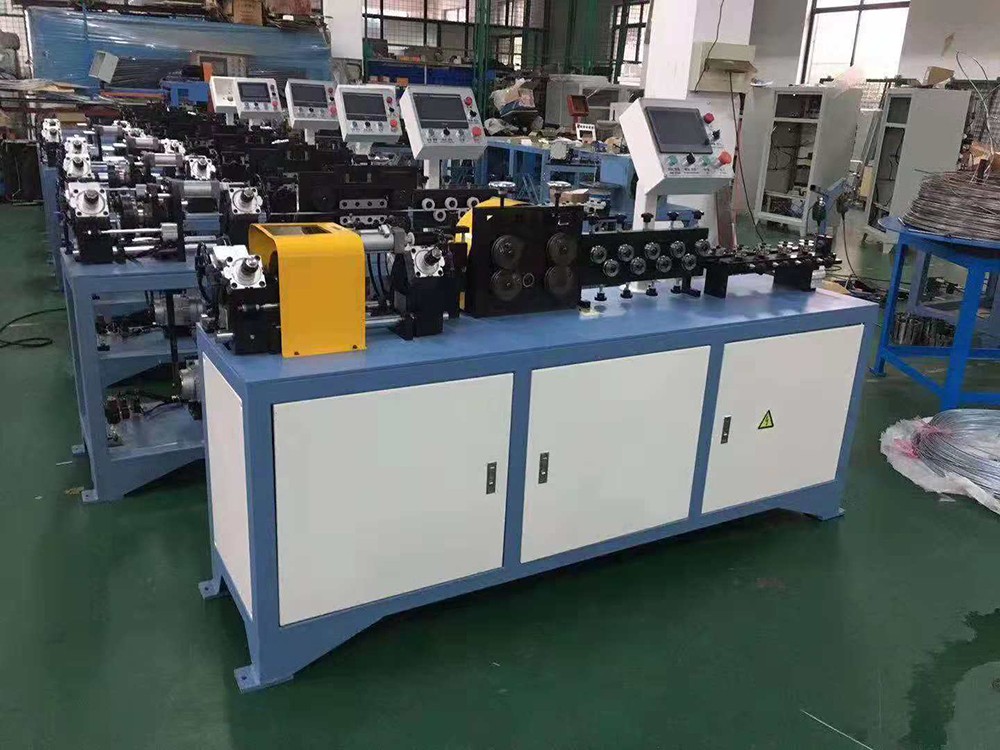

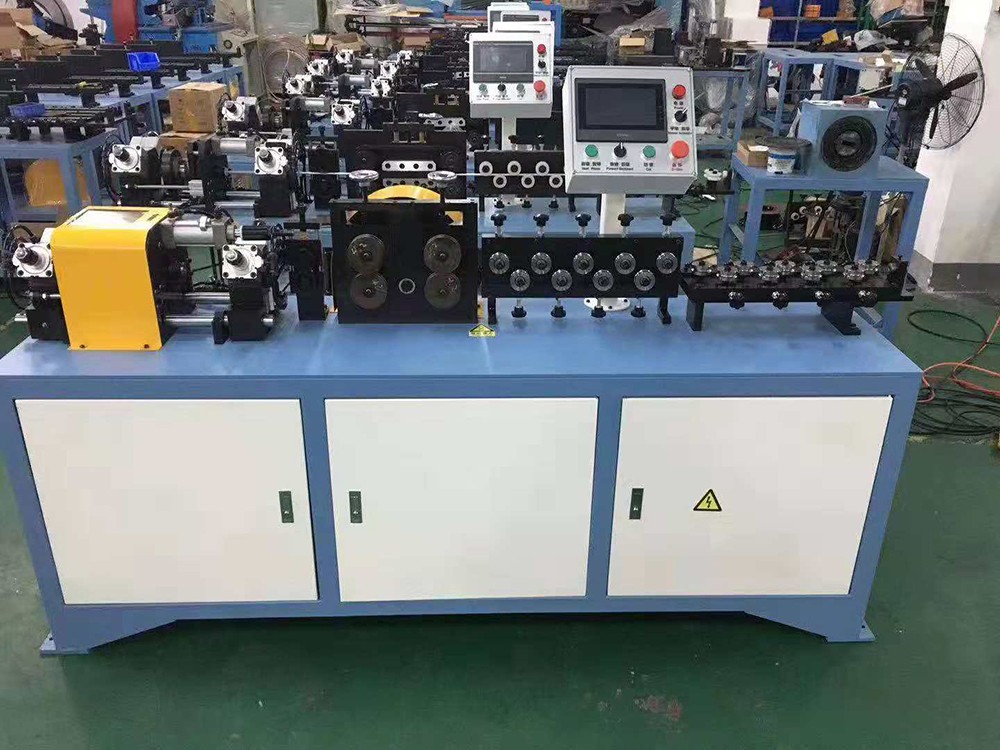

3、機器由放料架、校直、定尺、切斷、及集料架組成。
4、成盤管子經主機調直部分調直。
5、調直好的管子由主機傳動皮帶壓緊往前送，由于傳動電機采用了伺服驅動器控制，因此傳動速度 快慢可調，制動位置精確，加上使用了高分辨率的伺服電機、PLC 和編碼器高速計數器，從而使管子 長度誤差小。
6、調直好的管子由人機界面控制器定好尺寸后，由切斷部分切斷。
7、控制電路由手動和自動部分組成，手動部分用來調試本機，自動部分控制本機從調直到切斷集料 全部過程都是自動的，使生產速度快產品質量穩定。
8、經已調直定尺切斷的管子，由集料架承托，操作工人從接料架里取下放置。
9、設備預先儲存機型的型號，工程人員在對新產品進行編程時，要求只輸入產品的型號即可調用組裝程序。
四，開料機參數：
序號 | 項目 | 內容 |
| 1 | 切管規格 | 軟態4mm-19.05mm， |
| 2 | 壁厚 | 0.5-2mm |
| 3 | 一次性最大送料長度 | 不限制99M |
| 4 | 最短開料長度 | 鋸切30mm，無屑切80mm |
| 5 | 直管開料精度(1000/mm) | +-0.3mm |
| 6 | 切管方式 | 鋸切/無屑切割 |
| 7 | 送料方式 | 皮帶送料 |
| 8 | 校直方式 | 校直輪 |
| 9 | 控制系統 | PLC/觸摸屏 |
| 10 | 表面狀況 | 管表面無明顯拉、劃、壓傷痕及滾花狀劃傷 |
| 11 | 放料架 | 平式放料架,被動開卷 |
| 12 | 電源 | 三相五線380V/50HZ |
| 13 | 總功率 | 2.6KW |
| 14 | 氣源壓力 | 0.4-0.6MPA |
| 15 | 設備外型尺寸(主機) | 2000*500*1500(mm) |
| 16 | 設備約重 | 400KG |
序號 | 項目 | 品牌 |
| 1 | 機架 | 專業焊接，去應力處理 |
| 2 | 涂裝 | 專業焊接，去應力處理 |
| 3 | PLC | 信捷 |
| 4 | 伺服電機/驅動 | 信捷 |
| 5 | 人機界面 | 信捷 |
| 6 | 低壓電器 | 正泰 |
| 7 | 氣動元件 | 合一 |
